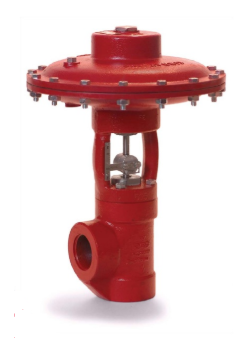

VÁLVULA MOTORA DE ALTA PRESIÓN

ALCANCE

Este manual de reparación contiene información de reparación para la Válvula Motora de Alta Presión de 1" y 2" Estándar y de 2" a 6" en Válvula Motora de Alta Presión con Pistón Balanceado.

DESCRIPCION

Todas Las Válvulas Motoras de Alta Presión son accionadas con un actuador neumático que tiene como características una funda abierta y un indicador de posición. Los actuadores son reversibles entre Acción Abrir y Acción Cerrar. La Válvula Motora de Alta Presión Estándar emplea una configuración de esfera y asiento en forma de cono. La Válvula Motora de Alta Presión en Pistón Balanceado se cierra contra un asiento resiliente.

OPERACION

La Válvula Motora de Alta Presión no requiere más de 30 psi para operar.  La presión neumática conduce el diafragma contra el resorte de retorno. Cuando la presión neumática es liberada la válvula se cierra.

MANTENIMIENTO

El mantenimiento debe ser realizado en forma regular.  Una inspección inicial en un intervalo de 12 meses es recomendable. Dependiendo de las condiciones de servicio y las condiciones de la válvula el intervalo de inspección deberá ser aumentado o disminuido. La válvula puede ser reparada sin necesidad de ser desconectada de la tubería.

ADVERTENCIA

Antes de realizar cualquier servicio, asegurar que la válvula este completamente aislada y que toda la presión Aguas Arriba y Aguas Abajo ha sido liberada.

• Usa válvulas bypass o mantener apagado el proceso.
• Asegura que cualquier tubería de operación o instrumentación ha sido desconectada.
• Nunca asumir que una válvula check esta bloqueando completamente la linea en Aguas Abajo.
• Nunca apretar ninguna conexión mientras hay presión en la línea.
